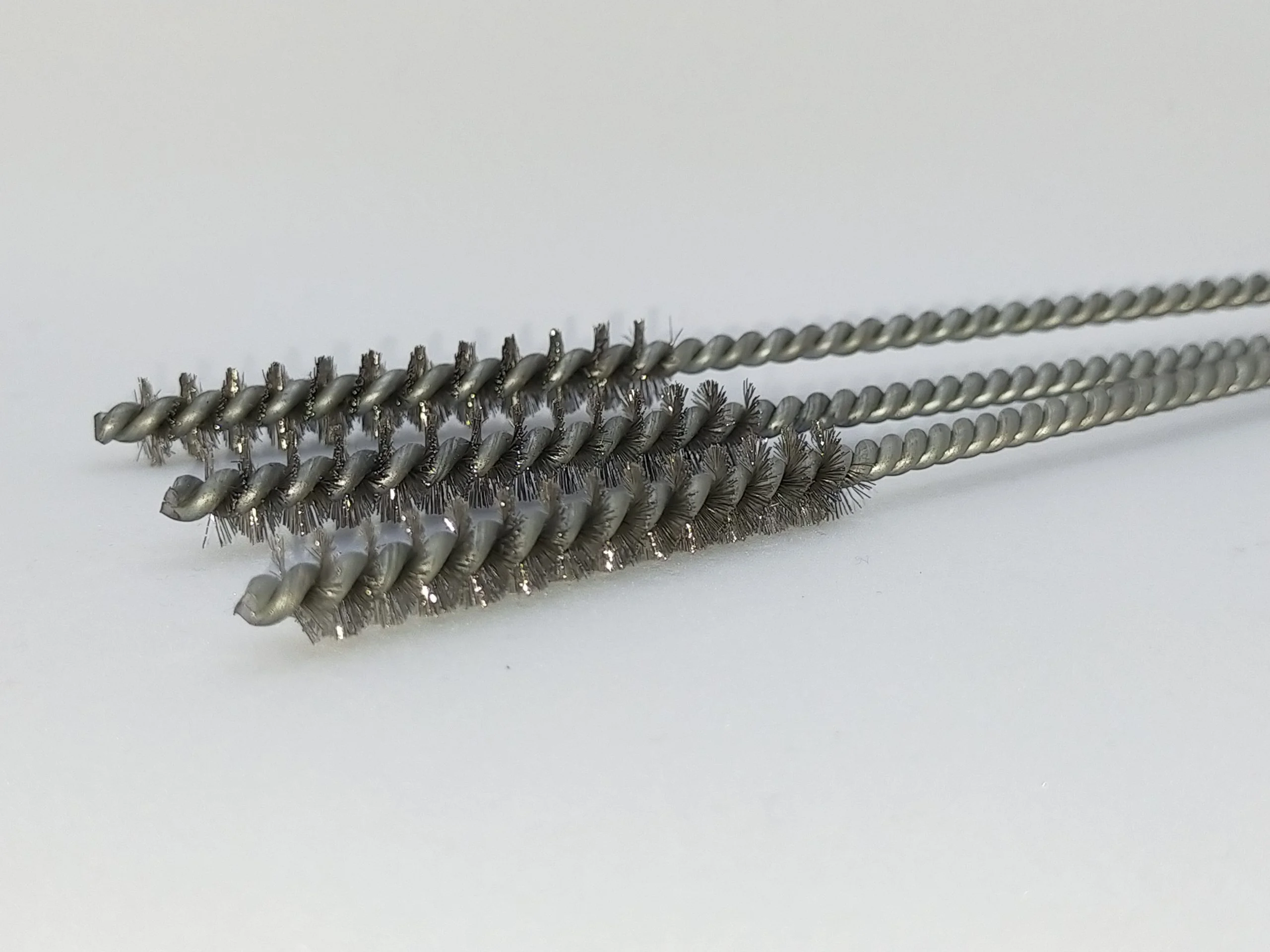

Ankraj temizleme fırçaları (kimyasal dübel delik temizleme fırçaları); inşaat, restorasyon ve yapı güçlendirme projelerinde (kimyasal dübel delik temizleme fırçaları); inşaat, restorasyon ve yapı güçlendirme projelerinde, betona açılan ankraj deliklerinin içindeki toz, çakıl ve harç kalıntılarını mekanik olarak temizlemek için üretilen ağır hizmet tipi el ve matkap harbi fırçalarıdır.
Kimyasal ankraj (epoksi / akrilik dübel) uygulamalarında, epoksinin betona tutunma (aderans) mukavemetini belirleyen en kritik aşama delik temizliğidir. Delik içinde kalan tozlar epoksinin betona yapışmasını engelleyerek sistemin taşıma kapasitesini %50’den fazla düşürebilir. Bu nedenle fırçalar, uluslararası ETA (European Technical Assessment) normlarına ve test standartlarına tam uyumlu olarak üretilir.
🛠️ 1. Ankraj Temizleme Fırçaları Teknik Ölçü ve Geometri Parametreleri
Ankraj fırçalarının geometrisi, standart ankraj demiri (rot) ve kimyasal dübel çaplarına (M8 – M30+) göre tam uyumlu olacak şekilde over-sized (boru/delik çapından daha büyük) imal edilir:
- Fırça Çalışma Çapı (D₁): Açılan beton delik çapına göre Ø 10 mm ile Ø 40 mm arasında standart olarak üretilir. Kılların delik gözeneklerine tam girerek tozu kazıması için fırça dış çapı, delinecek delik çapından her zaman 2 mm ila 4 mm daha büyük tasarlanır.
- Standart Ankraj Ölçü Matrisi:
- M8 Ankraj için: 10 mm delik çapı → Ø 12 mm Fırça Çapı
- M10 Ankraj için: 12 mm delik çapı → Ø 14 mm Fırça Çapı
- M12 Ankraj için: 14 mm delik çapı → Ø 16 mm Fırça Çapı
- M16 Ankraj için: 18 mm delik çapı → Ø 20 mm Fırça Çapı
- M20 Ankraj için: 24 mm delik çapı → Ø 26 mm Fırça Çapı
- M24 Ankraj için: 28 mm delik çapı → Ø 30 mm Fırça Çapı
- Aktif Fırçalama (Kıllı) Boyu (L₁): Delik içindeki tozu tek seferde maksimum yüzeyden süpürmesi için kıllı bölüm 80 mm ile 120 mm arasında üretilir.
- Toplam Gövde Uzunluğu (L₂): Derin ankraj deliklerine (filiz ekimi uygulamalarına) ulaşabilmesi için standart fırça boyu 250 mm ile 400 mm arasındadır. Daha derin delikler için vidalı uzatma çubukları sisteme entegre edilir.
🧵 2. Malzeme Yapısı ve Mukavemet Detayları
Betonun aşındırıcı ve sert yapısı nedeniyle ankraj fırçalarında kullanılan hammaddeler kırılma ve aşınma direnci en yüksek segmentten seçilir:
- Çelik Tel Sarım (Ağır Hizmet): En sık tercih edilen modeldir. 0.20 mm – 0.35 mm kalınlığında yüksek karbonlu sertleştirilmiş çelik teller dalgalı (crimped) formda bükülür. Beton deliğin pürüzlü iç yüzeyindeki gevşek parçaları ve tozları güçlü bir şekilde kazır.
- Sert Naylon / PPN Sarım: Kimyasal dübel üreticilerinin (Hilti, Fischer vb.) bazı özel uygulama standartlarında betona zarar vermemek veya sadece hafif tozları süpürmek adına 0.40 mm – 0.50 mm kalınlığında sert polimer kıllar kullanılır.
- Gövde (Orta Mil) Yapısı: İki veya dört adet kalın galvaniz kaplama çelik telin burgu yapılmasıyla oluşturulur. Matkap modunda çalışırken burulma ve eğrilmelere karşı yüksek tork direncine sahiptir.
🏭 3. İmalat Özgünlüğü ve Uygulama Detayları
- Çift Yönlü Bağlantı Şaftı (SDS-Plus ve Manuel Uyumluluk): Ankraj fırçalarının arkası, işçiliği kolaylaştırmak adına çok fonksiyonlu üretilir. Fırça sapının ucu hem elle rahat kavranabilmesi için T-Kulp (T-Handle) takılmasına uygundur hem de kırıcı-delici matkaplara doğrudan takılabilmesi için SDS-Plus adaptörlü veya 1/4″ Hex (altıgen) şaftlı olarak imal edilir.
- Uzatma Adaptör Sistemi (Modular Extension): Derin temel güçlendirmelerinde ve kolon filiz ekimlerinde delik derinliği 1 metreye kadar çıkabilir. Fırçaların arkasındaki metrik vidalı (genellikle M6 veya M8) yuvalar sayesinde, birbirine eklenebilen çelik uzatma milleri ile fırça boyu delik derinliğine göre uzatılabilir.
🔍
- Ana Kullanım Alanları: Kimyasal dübel delik temizliği, epoksi filiz ekimi, beton ankraj temizleme, restorasyon yapı güçlendirme, çelik konstrüksiyon montaj öncesi temizlik.
- Uyumlu Ekipmanlar: SDS-Plus matkaplar, şarjlı/havalı matkaplar, manuel T-kulplar, hava üfleme pompaları (fırçalama sonrası toz tahliyesi için).
- Bağlantı Normları: SDS-Plus şaft, Hex şaft, Metrik vidalı (M6/M8).
- Operasyon Standardı: Genellikle uluslararası yönetmeliklere göre 2x Fırçalama + 2x Hava Üfleme + 2x Fırçalama (Blowing-Brushing-Blowing) kuralına uygun ölçülerde tasarlanmıştır.
Şantiyenizdeki veya projenizdeki uygulamayı destekleyecek en doğru ankraj temizleme fırçasını netleştirebilmemiz için:
- Betona açacağınız deliklerin net çapı (mm) veya kullanacağınız ankraj rotu / demiri ölçüsü (M12, M16 vb.) nedir?
- Ankraj deliklerinizin ortalama derinliği kaç santimetredir?
- Fırçayı manuel (el harbisi) olarak mı yoksa SDS-Plus matkap yardımıyla mı döndüreceksiniz?
